STMicroelectronics Controladores de motores de bajo voltaje STSPIN
Los controladores de motores STSPIN de STMicroelectronics son una selección de CI que se utiliza para aplicaciones en una amplia gama de índices de potencia, tipos de motores y particionamiento de sistemas variados. Los controladores de motores STSPIN se pueden utilizar para incorporar todas las funciones a fin de controlar motores con eficiencia y la más alta precisión. Estas funciones incluyen un generador de perfiles de movimiento avanzado para aliviar la tarea del microcontrolador host, así como un amplio conjunto de funciones de protección y diagnóstico.
Los CI STSPIN utilizan un esquema de control de caída de corriente que se puede adaptar, además de un control innovador de modo de voltaje, para lograr una mayor precisión de control de pares que resulte en una fluidez de movimiento. La protección integrada y los esquemas de diagnóstico permiten lograr una confiabilidad a largo plazo para los exigentes entornos de automatización de fábrica. La línea STSPIN está disponible en una amplia gama de paquetes que abarca una amplia selección de requisitos de diseño para sistemas de control de motores y movimiento.
Características
- Voltaje operativo extremadamente bajo de 1.8 a 10 V, ideal para motores de bajo voltaje y que funcionan con batería
- Alta corriente de salida de hasta 2.6 ARMS para cada puente completo
- Ahorro de energía y larga vida útil de la batería con el mejor consumo en reposo de su clase de solo 80 nA
- Extrema precisión de posicionamiento y suavidad de movimientos con un máximo de 256 micropasos por paso completo (STSPIN220)
- UVLO de máxima confiabilidad, protección contra sobrecorriente y térmica
- Paquete QFN ultraminiaturizado de 3 x 3 mm
Aplicaciones
- Juguetes
- Impresoras portátiles
- Robótica
- Dispositivos de puntos de venta (POS)
- Equipos médicos portátiles
- Dispositivos de atención sanitaria y bienestar (afeitadoras y cepillos dentales)
Motor Control Ebook

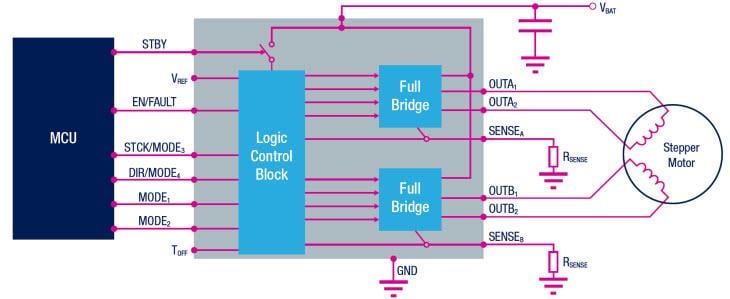

Diagrama de bloques
Videos
Herramientas de desarrollo
STMicroelectronics STEVAL-SPIN3201 Evaluation Board
A three-phase brushless DC motor driver based on STSPIN32F0 and STD140N6F7 MOSFETs.
STMicroelectronics STEVAL-SPIN3202 3-Phase BLDC Driver Board
Provides an easy solution for the implementation of low voltage motor driving applications.
STMicroelectronics EVALSP820-XS Evaluation Board
Compact, easy-to-use evaluation board for the STSPIN820 stepper motor driver.
STMicroelectronics X-NUCLEO-IHM14A1 Motor Driver Expansion Board
Used to evaluate the STSPIN820 monolithic driver for stepper motors.
STMicroelectronics X-NUCLEO-IHM13A1 Expansion Board
Based on the STSPIN250 low voltage brush DC motor driver.
STMicroelectronics X-NUCLEO-IHM12A1 Expansion Board
A low-voltage dual-brush DC motor driver expansion board.
STMicroelectronics X-NUCLEO-IHM11M1 DC Motor Driver Expansion Board
Low voltage 3-phase brushless DC motor driver expansion board based on the STSPIN230.
STMicroelectronics X-NUCLEO-IHM06A1 Expansion Board
A low voltage stepper motor driver expansion board based on the STSPIN220 low voltage driver.
Related Products
STMicroelectronics STSPIN840 DC Motor Driver
Compact brushed DC motor used to drive two bi-directional brushed DC motors simultaneously.
STMicroelectronics STSPIN830 Motor Driver
Compact, versatile, field-oriented-control, FOC-ready, three-phase motor driver.
STMicroelectronics STSPIN32G4 Motor Controllers with STM32G4 MCU
Highly integrated and flexible devices for driving 3-phase brushless motors.
STMicroelectronics Controladores BLDC avanzados de derivación única STSPIN32F0B
Un sistema en paquete que ofrece una solución integrada para accionar motores trifásicos sin escobillas.
STMicroelectronics STSPIN32F0 Advanced BLDC Controllers
Embedded STM32 MCU and suitable for driving three-phase BLDC motors using different driving modes.
STMicroelectronics STSPIN820 Stepper Motor Driver
Integrates control logic and a low RDSON power stage and is housed in a small QFN 4x4 mm package.
COMPLETE YOUR DESIGN
STMicroelectronics Standard Products
A broad range of drop-in replacements for general-purpose analog ICs, discretes, and serial EEPROMs.
| N.º de artículo | Hoja de datos | Serie | Paquete / Cubierta | Corriente de salida |
|---|---|---|---|---|
| STSPIN240 |  |
STSPIN240 | QFN-EP-16 | 1.3 A |
| STSPIN820 | |
STSPIN820 | QFN-24 | 1.5 A |
| STSPIN32F0A | |
STSPIN32F0A | VFQFPN-48 | 600 mA |
| STSPIN230 | |
STSPIN230 | QFN-EP-16 | 1.3 A |
| STSPIN32F0 | |
STSPIN32F0 | VFQFPN-48 | 600 mA |
| STSPIN220 | |
STSPIN220 | QFN-EP-16 | 1.3 A |
| STSPIN233 | |
STSPIN233 | VFQFPN-16 | 1.3 A |
| STSPIN250 | |
STSPIN250 | VFQFPN-16 | 2.6 A |
